Capas de una cubierta plana invertida: cómo leer y dibujar el detalle
Una sección de cubierta debe permitir entender qué función cumple cada capa y cómo se relaciona con las demás. En una cubierta plana invertida, la primera comprobación es localizar la impermeabilización y el aislamiento: su posición relativa identifica el sistema antes de leer ninguna leyenda.

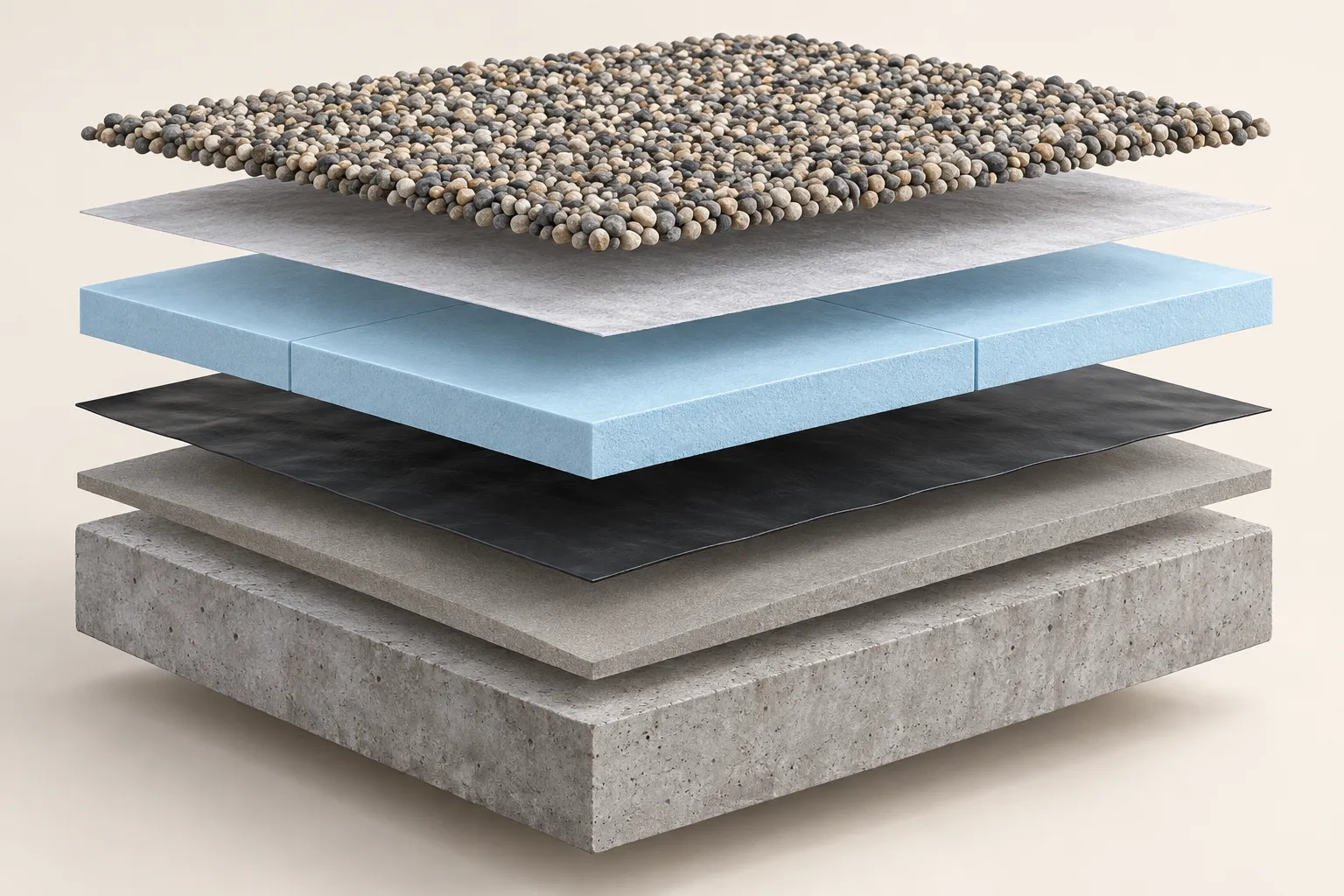

Ilustración conceptual generada con IA. La separación de las capas facilita su lectura; no representa huecos de aire ni un detalle de ejecución.
Qué significa que la cubierta sea invertida
El aislamiento térmico se sitúa por encima de la impermeabilización. Esta disposición ayuda a proteger la lámina frente a las oscilaciones térmicas. Es el principio que describe URSA en su explicación de la cubierta invertida. La imagen muestra ese orden con una lámina oscura bajo los paneles azules.
Para leer una sección, conviene separar mentalmente tres cuestiones: el soporte que recibe el conjunto, las capas que controlan el agua y el intercambio térmico, y la protección superficial. El acabado visible por sí solo no permite identificar todo el sistema.
Una secuencia de lectura de abajo arriba
En el ejemplo ilustrado se reconocen un soporte de hormigón, una capa de formación de pendientes, la impermeabilización, el aislamiento, una capa separadora y la grava superior. Es una composición orientativa: el proyecto y la documentación del sistema deben definir los materiales, las capas auxiliares y su compatibilidad.
La leyenda del dibujo puede organizarse en el mismo orden. Si numeras desde el soporte hacia el acabado, resulta más fácil contrastar cada llamada con la sección. Evita agrupar varias funciones bajo una etiqueta vaga como «cubierta completa»: obliga al lector a adivinar qué incluye.
Cómo trasladar la lectura al plano CAD
Empieza por el contorno general y añade las interfaces entre materiales. Después incorpora los sombreados; así puedes revisar la geometría antes de que las tramas ocupen el dibujo. Mantén una jerarquía gráfica que permita distinguir el soporte de las láminas delgadas.
Una lámina puede resultar casi invisible a escala de impresión. En ese caso, acompaña su representación con una llamada precisa o con un detalle ampliado. Si exageras gráficamente su espesor para hacerla legible, indícalo: una decisión de dibujo no debe confundirse con una dimensión de proyecto.
Como ejercicio, prepara dos versiones de la misma sección: una con materiales y otra únicamente con contornos y llamadas. Si la segunda pierde toda claridad, probablemente la primera depende demasiado del color o de la trama.
El detalle continúa en los encuentros
Una sección por el centro de la cubierta explica la sucesión de capas, pero deja fuera puntos como el peto o el desagüe. Reserva vistas específicas para esos encuentros y usa las mismas referencias de materiales en todo el conjunto de planos.
Puedes comenzar con el detalle de cubierta plana invertida no transitable de la biblioteca y revisar cómo se presenta su información antes de adaptarla al proyecto. Un archivo de referencia es un punto de partida para dibujar, no una definición completa de una cubierta concreta.
Lista breve antes de imprimir
- Comprueba que la impermeabilización y el aislamiento están identificados por separado.
- Revisa que cada llamada termina sobre la capa correcta.
- Contrasta leyenda, sección general y ampliaciones de encuentros.
- Imprime una muestra a la escala prevista y comprueba la legibilidad de las capas finas.
El objetivo es que otra persona pueda recorrer el detalle en el mismo orden en que lo has organizado, sin deducir materiales a partir del color de una ilustración.
