Encuentro entre fachada y forjado: cómo leer un detalle constructivo
El encuentro entre una fachada y un forjado concentra información que suele aparecer separada en otros planos: estructura, cerramiento, aislamiento y acabados. Para interpretarlo conviene seguir cada elemento a través del encuentro, en lugar de leerlo como una acumulación de tramas.

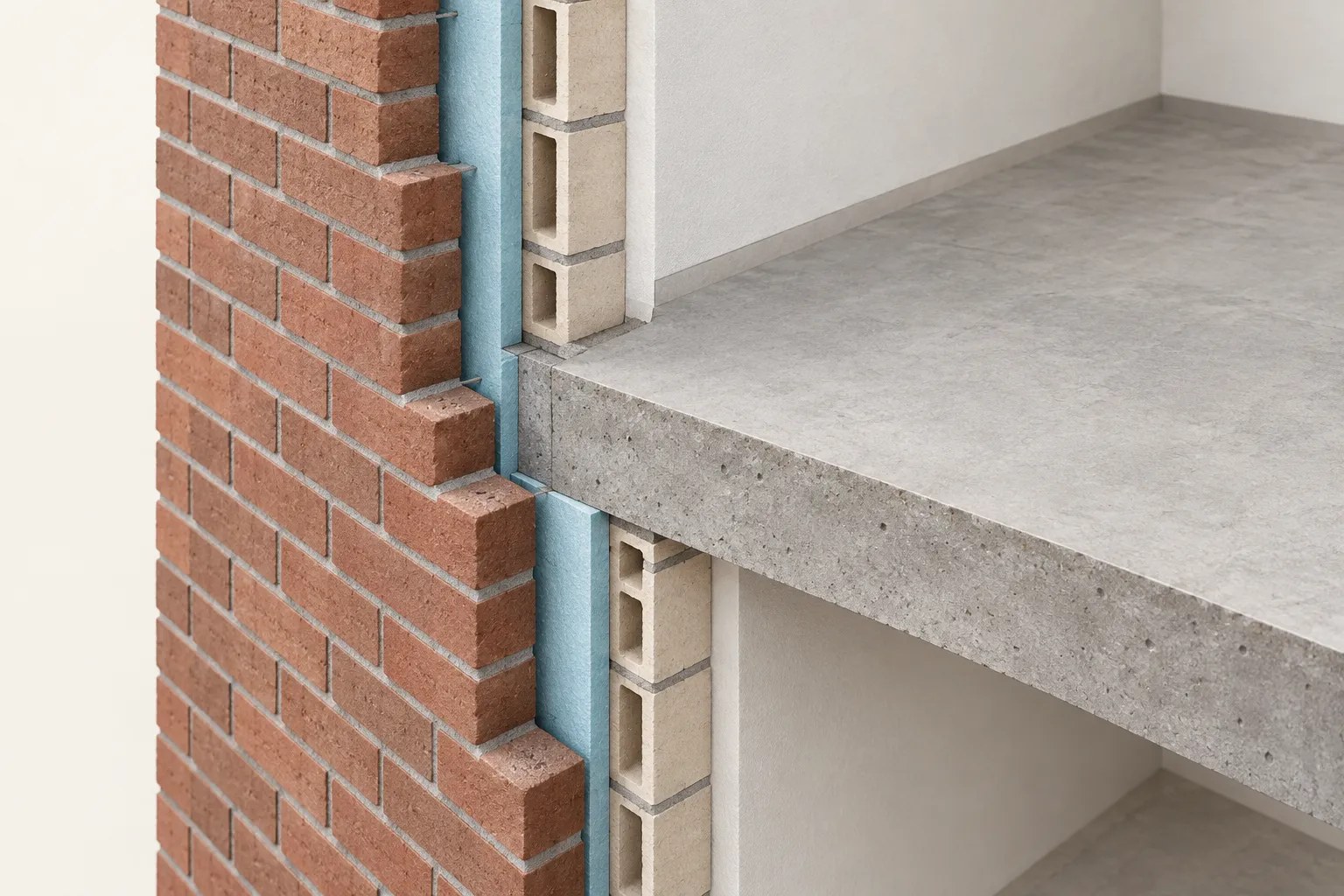

Ilustración conceptual generada con IA para reconocer materiales. No define apoyos, fijaciones ni una solución constructiva validada.
Identifica primero el interior y el exterior
Antes de estudiar el canto del forjado, sitúa el plano de fachada y el espacio interior. En un cerramiento de doble hoja, distingue la hoja exterior, la interior y las capas intermedias que realmente contemple el proyecto. No deduzcas la existencia de una cámara ventilada solo porque aparezca una separación en el dibujo.
Después localiza el forjado y sigue su borde hasta el cerramiento. Una lectura útil consiste en formular preguntas concretas: ¿dónde termina cada hoja?, ¿qué elemento la sostiene?, ¿qué información continúa en otro detalle? Anota las respuestas ausentes en vez de completarlas por intuición.
Reconoce el apoyo sin darlo por supuesto
No todas las fachadas se relacionan con el forjado de la misma manera. Hispalyt explica distintas situaciones de encuentro y contempla soluciones donde la hoja exterior pasa por delante del canto con una estructura auxiliar. Por tanto, conviene identificar el sistema representado antes de interpretar sus líneas como un apoyo directo. Véase su documentación sobre encuentros del muro con el forjado.
En el plano, diferencia la geometría del soporte de las llamadas que describen fijaciones o elementos auxiliares. Una línea que parece tocar otra no explica por sí misma cómo se transmite una carga. Si el apoyo se desarrolla en una ampliación, incluye una referencia inequívoca a esa vista.
Sigue el aislamiento alrededor del canto
Usa un recorrido visual para comprobar cómo se representa el aislamiento antes, durante y después del encuentro. Si su trama desaparece al llegar al forjado, revisa si se trata de una interrupción prevista, de un cambio de solución o de una omisión gráfica.
Ese seguimiento es una revisión de coherencia del dibujo. La evaluación del comportamiento térmico exige la definición completa de la solución; no puede resolverse mirando únicamente una imagen o prolongando una trama en CAD.
También ayuda separar la lectura del aislamiento de la de los acabados. Si ambos emplean sombreados casi idénticos, cambia la representación o refuerza las llamadas para que no se confundan en una impresión en blanco y negro.
Organiza la sección para que pueda revisarse
Trabaja con capas de dibujo que permitan aislar estructura, cerramiento, aislamiento y anotaciones. Estos grupos son una propuesta de organización del archivo, no una nomenclatura obligatoria. Lo relevante es poder ocultar las anotaciones y seguir reconociendo la geometría.
Coloca las llamadas fuera del nudo cuando sea posible. Evita que varias directrices crucen el mismo borde del forjado: una etiqueta correcta pierde utilidad si no queda claro a qué elemento apunta. Para encuentros densos, una vista general y una ampliación suelen comunicar mejor que una única sección saturada.
Un ejercicio de revisión con un archivo DWG
Abre el detalle de cerramiento de doble hoja y encuentro con forjado y prepara una copia de trabajo. Identifica las dos hojas, el forjado y las referencias disponibles. Después compara la información de la sección con la leyenda, sin asignar propiedades que el archivo no indique.
Antes de reutilizarlo, comprueba tres cosas: que el sistema coincide con el del proyecto, que las llamadas conservan su significado tras editarlo y que los encuentros relacionados utilizan los mismos nombres. Esta revisión evita que un dibujo visualmente limpio arrastre decisiones de otro caso.
