Jerarquía de líneas en planos de arquitectura: cómo mejorar la lectura

Un plano se entiende con más facilidad cuando sus líneas permiten reconocer qué información domina y cuál acompaña. Si todos los contornos, las tramas y las cotas tienen el mismo peso visual, el lector necesita detenerse para separar elementos que deberían distinguirse a primera vista.

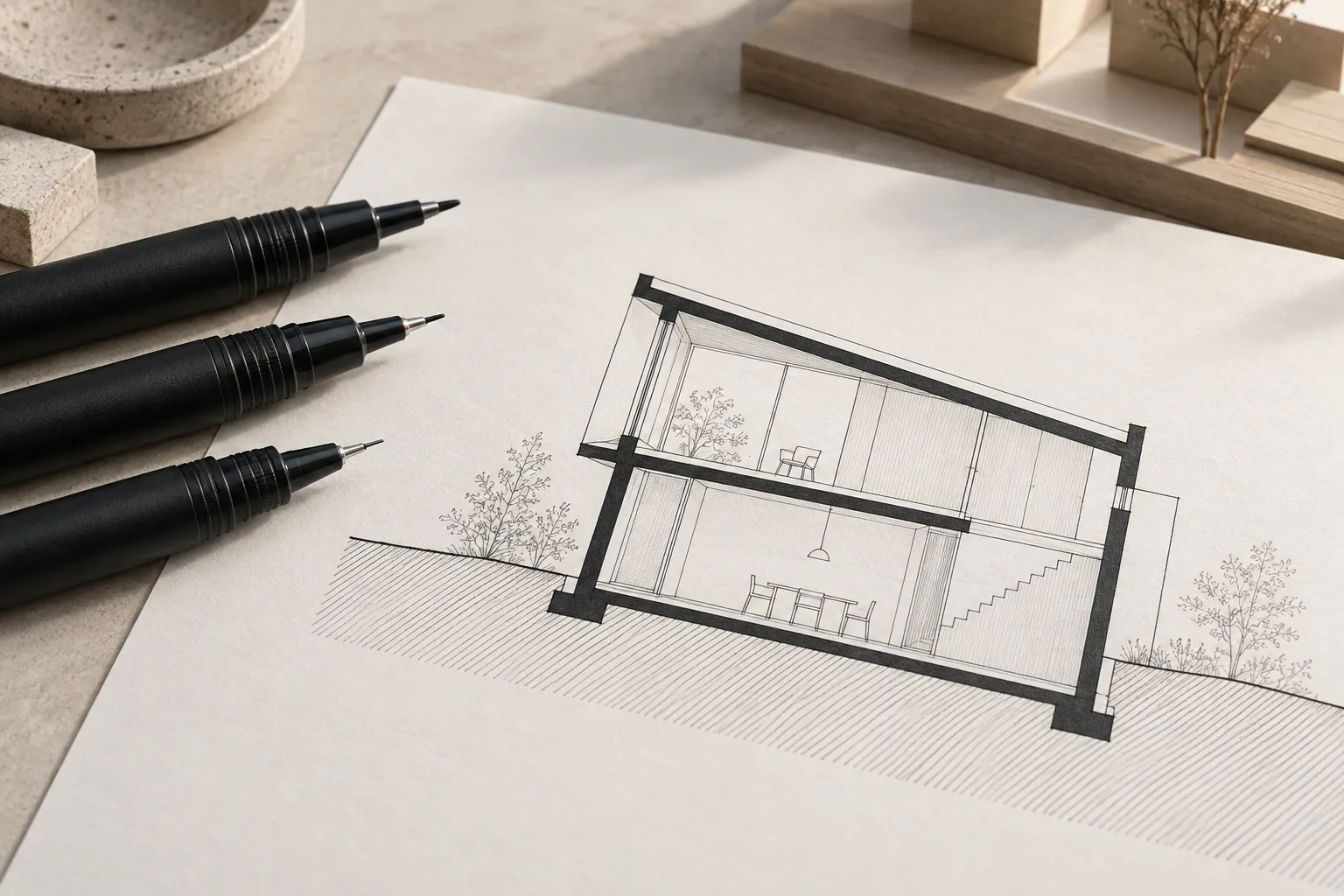

Ilustración conceptual generada con IA sobre la jerarquía gráfica; no es una tabla de grosores normalizados.

Define tres niveles antes de elegir valores

Como punto de partida para una sección arquitectónica, puedes destacar los elementos cortados, usar un nivel intermedio para los bordes visibles y reservar líneas más ligeras para tramas y referencias auxiliares. Es un criterio de composición que debes ajustar al estándar gráfico de la entrega.

Decide primero esa relación y después los valores concretos. Una lista de grosores aislados dice poco si no se conoce el tamaño de papel, la escala y la densidad del dibujo. Lo importante es que los niveles se distingan sin convertir el contorno principal en una mancha.

Agrupa las líneas por lo que representan

Organiza las capas de modo que puedas revisar por separado contornos, elementos vistos, sombreados y anotaciones. Evita resolver cada corrección con una propiedad excepcional en un objeto: con el tiempo resulta difícil explicar por qué dos líneas equivalentes imprimen distinto.

Si el equipo utiliza propiedades por capa, comprueba que los objetos siguen ese criterio. Si hay excepciones deliberadas, registra su motivo. La consistencia facilita cambiar la representación de una familia completa sin buscar cada entidad dentro del archivo.

No confundas color en pantalla con resultado impreso

Una separación clara por colores puede desaparecer en un PDF monocromo. Revisa los ajustes de trazado y las propiedades que intervienen antes de modificar la geometría. El resultado también puede verse afectado por líneas superpuestas o por la distancia entre trazos próximos.

Autodesk reúne comprobaciones para estos casos en su guía sobre grosores que se imprimen más gruesos o finos de lo esperado. Utilízala para localizar la causa de una diferencia entre pantalla y salida, en vez de compensarla cambiando objetos sin un criterio común.

Revisa las tramas en relación con el contorno

Un sombreado demasiado denso puede competir con la geometría que debería explicar. Prueba a ocultar temporalmente las tramas: si el encuentro se reconoce mejor, revisa su densidad y peso antes de añadir más llamadas.

También conviene observar las capas estrechas. Dos líneas gruesas muy próximas pueden cerrar visualmente una separación. En ese caso, valora una ampliación y consulta los criterios de elección de escala para detalles constructivos. La solución puede estar en la presentación del detalle, no solo en reducir grosores.

Crea una muestra gráfica reutilizable

Prepara una pequeña sección de prueba con contornos, tramas, cotas y texto. Exporta el PDF con los mismos ajustes de la entrega y revísalo a tamaño de impresión. Conserva esa muestra junto a la configuración gráfica que la produjo.

Puedes usar un encuentro sencillo de la biblioteca de detalles CAD como ejercicio. Al comparar futuras revisiones, la muestra te permitirá comprobar si cambió la jerarquía y decidir si ese cambio mejora realmente la lectura del plano.
