Cómo leer una sección de cubierta inclinada de teja
En una cubierta inclinada, la forma exterior explica la dirección del faldón, pero no toda su construcción. Para leer una sección hay que identificar qué sostiene el conjunto, qué capas contiene y cómo continúa la solución en sus extremos. Las tejas son el punto de partida visual, no la descripción completa del sistema.
Ilustración conceptual generada con IA. No establece pendientes, espesores, fijaciones ni una composición válida para todos los proyectos.
Localiza el corte y su dirección
Busca primero la referencia de sección en la planta. Una vista que sigue la pendiente muestra relaciones diferentes de otra que atraviesa el faldón en dirección transversal. Antes de interpretar una línea horizontal como una capa, confirma qué estás cortando y qué aparece únicamente en proyección.
Sitúa después los límites de la vista. ¿Incluye el alero? ¿Llega a la cumbrera? ¿Es solo un fragmento central? Esta lectura evita atribuir a una sección parcial información que pertenece a otro detalle.
Distingue el soporte de las capas superiores
Identifica la estructura o el soporte resistente y recorre el dibujo hacia el exterior. Asocia cada trama con su leyenda, en lugar de deducir el material por su aspecto. Los dibujos de distintas bibliotecas pueden utilizar convenciones gráficas diferentes.
No hay una única composición para todas las cubiertas de teja. El selector de cubiertas de Hispalyt distingue soluciones según características como el soporte y la ventilación. Utiliza esa diversidad como recordatorio: antes de adaptar un detalle, comprueba a qué sistema pertenece.

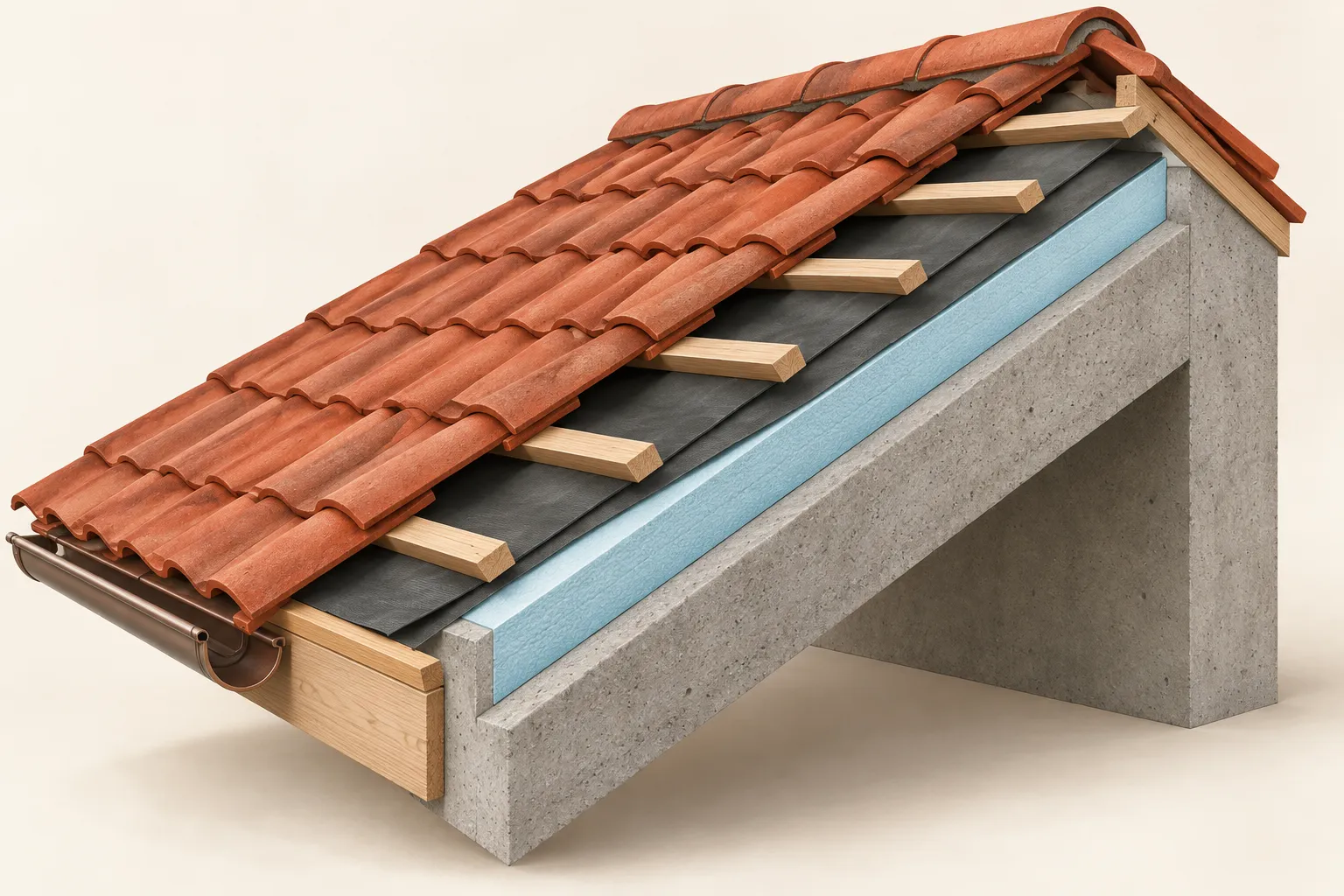

En la ilustración se reconocen tejas, piezas de madera y capas interiores. Su utilidad es hacer visible la superposición; la leyenda y la documentación del proyecto deben determinar la función y especificación de cada componente real.
Comprueba qué significa cada espacio
Una separación entre capas puede representar una cámara, un hueco entre piezas o una simplificación del dibujo. No basta con que aparezca un espacio vacío para concluir que existe ventilación. Busca su identificación y los detalles que expliquen su continuidad y sus extremos.
Haz lo mismo con las láminas delgadas. Una línea puede representar una membrana o simplemente el límite de un material. Si la llamada no permite decidirlo, anota la duda antes de reutilizar la sección. Añadir una trama por intuición puede cambiar el significado del detalle.
Relaciona faldón, alero y cumbrera
La sección central ayuda a leer el orden de las capas. Los extremos muestran cómo termina o cambia ese orden. Revisa que los nombres de materiales coinciden entre las vistas y que ninguna capa desaparece sin explicación al pasar a un encuentro.
Puedes explorar el detalle de cumbrera de tejas francesas para practicar esta comparación. Identifica el caballete y las referencias del archivo, y contrástalas con el sistema que estás estudiando. No traslades automáticamente sus piezas a la cubierta conceptual de la imagen: son referencias distintas.
Resume la lectura antes de editar
Prepara una lista con cuatro apartados: soporte, capas, encuentros y cuestiones pendientes. Si puedes completarla con referencias del plano, ya tienes una base para trabajar. Si necesitas adivinar varias respuestas, busca la documentación que falta antes de adaptar el archivo.
Para comparar formas de lectura, consulta también las capas de una cubierta plana invertida. El orden concreto cambia, pero se mantiene el método: localizar, identificar y comprobar la continuidad de lo representado.
