Cerramiento armado con murfor sobre perfil atornillado a forjado (3D)

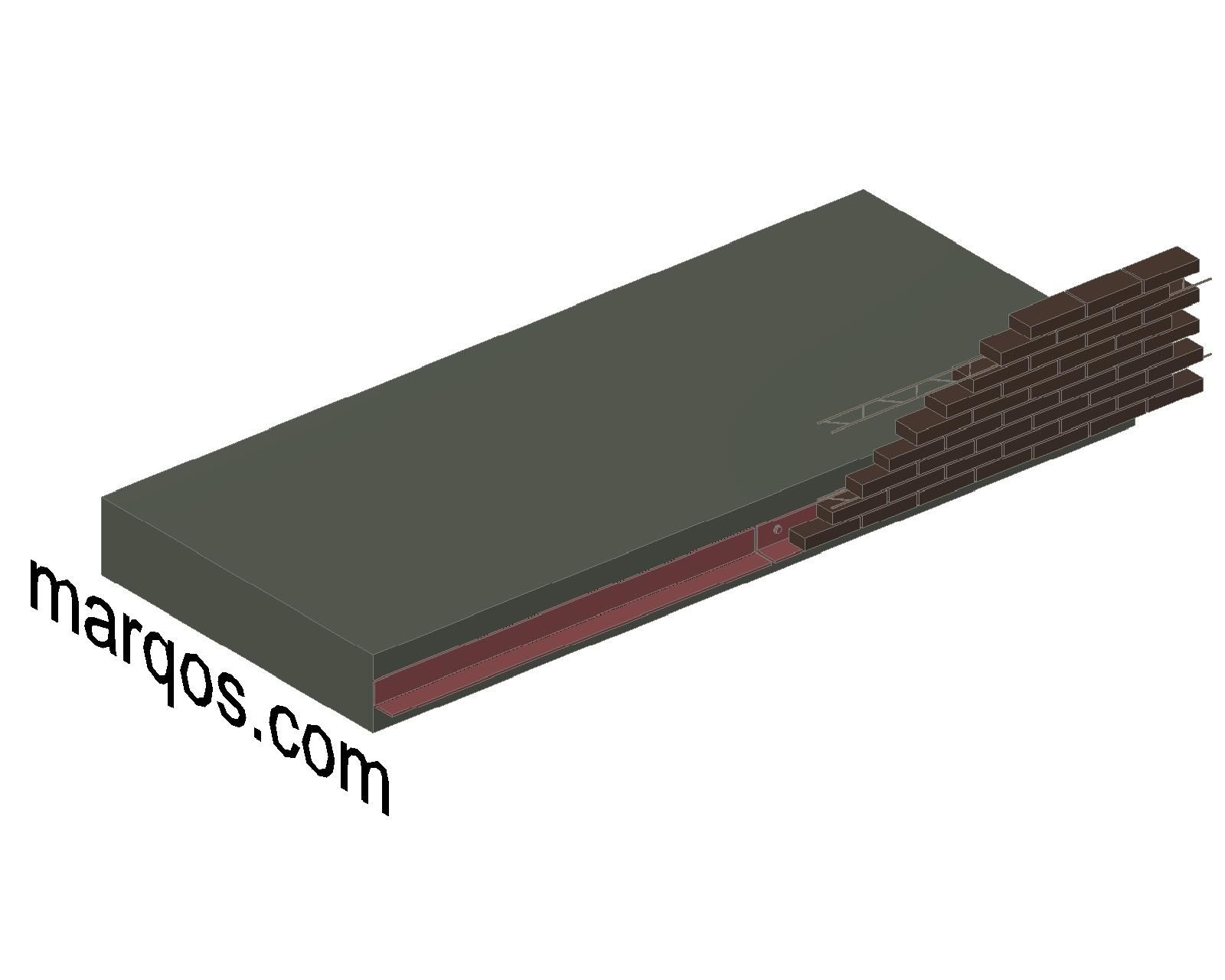

Este detalle en formato DWG representa, en vista axonométrica 3D, el arranque de un cerramiento de fábrica armada apoyado sobre un perfil metálico atornillado directamente al canto del forjado. La solución permite resolver el vuelo o el retranqueo de la hoja de fachada sin necesidad de apoyar la fábrica directamente sobre el forjado en toda su anchura, transmitiendo las cargas a través del perfil y sus anclajes mecánicos. La armadura de tendel tipo Murfor, colocada en las primeras hiladas de ladrillo cerámico, refuerza la fábrica en la zona de apoyo y ayuda a controlar la fisuración por flexión y los movimientos diferenciales entre el cerramiento y la estructura.
Es una solución habitual en fachadas con vuelos, cambios de plano o cuando el proyecto exige separar la hoja exterior del canto de forjado por motivos de aislamiento térmico o acústico. La vista tridimensional facilita la comprensión constructiva del nudo para su traslado a obra. El archivo DWG es completamente editable en AutoCAD.
Estos son los elementos que contiene el dibujo:
Ficha técnica
Cerramiento armado con murfor sobre perfil atornillado a forjado (3D)
- Categoría
- Cerramientos
- Material
- Fábrica de ladrillo cerámico armada con Murfor, perfil metálico atornillado y forjado de hormigón
- Escala
- Vista axonométrica 3D sin escala fija; ajustar en AutoCAD según necesidad
- Uso recomendado
- Fachadas con vuelos o retranqueos donde la hoja exterior deba separarse del canto del forjado por aislamiento térmico o acústico, apoyando el arranque sobre perfil metálico atornillado.
- Notas de aplicación
- Verificar el dimensionado del perfil metálico y su anclaje mecánico según las cargas reales de la fábrica, y comprobar la compatibilidad de la armadura Murfor con el espesor de tendel del proyecto.
